Профессиональное распределение: коммутаторы ABtUS

Какие задачи решают коммутаторы ABtUS

Коммутационные решения не являются существенной проблемой ровно до того момента, пока количество источников сигнала или средств отображения равняется одному. Имея хотя бы два проигрывателя и два проектора с необходимостью свободного переключения между ними, вы уже получаете сложную систему, в которой стоит применить профессиональное коммутационное оборудование. Продукция сингапурской компании ABTUS позволяет решать проблемы любой сложности, включая распределение и усиление сразу трех типов сигнала: HD-видео, аудио и сигналов управления.

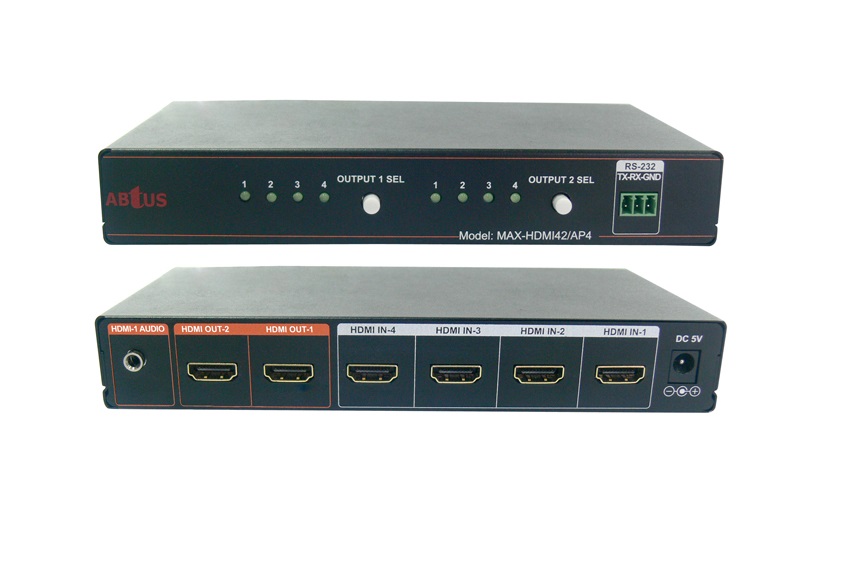

ABtUS MAX-HDMI42/AP4

Решение для несложных инсталляций

Наиболее компактным и простым решением является матричный HDMI-коммутатор ABtUS MAX-HDMI42/AP4. Он предназначен для несложных инсталляций, когда используются только два средства отображения и до четырех различных источников сигнала. Весь процесс коммутации реализован в формате HDMI. Максимальное разрешение входящего сигнала составляет 4096х1260 в 2D режиме и 1920х1080 в 3D. Глубина цвета при этом может достигать 36 бит, так что говорить о каких либо ограничениях в данном случае не приходится. Однако возможна другая ситуация, пусть редкая, но все еще реальная - отсутствие HDMI-порта на источнике или средстве отображения. Эта проблема решается достаточно просто, с помощью преобразователей сигналов, включаемых в систему непосредственно перед или после коммутатора. Сам ABtUS MAX-HDMI42/AP4 позволяет подключать параллельно одному из двух HDMI-выходов еще и аналоговое аудио-устройство. Наличие дополнительного аналогового аудио-выхода позволяет не только подключить внешнюю акустику, но так же организовать звуковое сопровождение через централизованную систему трансляции.

Решение для инсталляции высокой сложности

Переключение входов для каждого из средств отображения осуществляется с помощью кнопок, расположенных на корпусе коммутатора. Однако даже в столь несложном устройстве разработчики ABtUS уже заложили возможность интеграции в современную систему управления посредством протокола RS232.

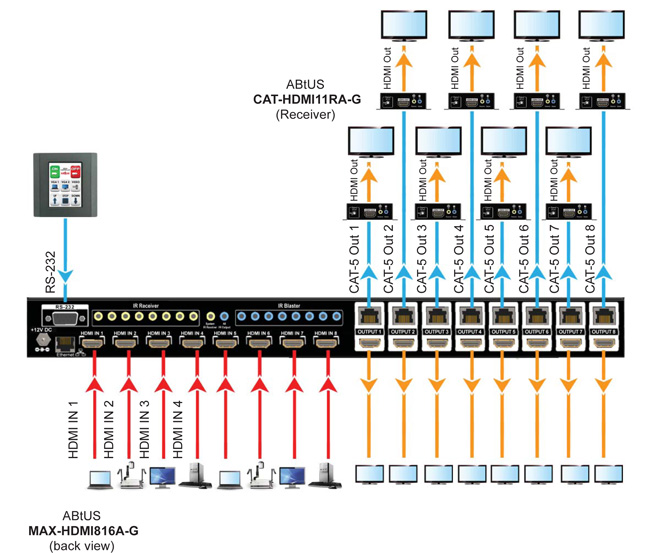

Гораздо более солидными и функциональными устройствами являются коммутаторы ABtUS MAX-HDMI408A-G и ABtUS MAX-HDMI816A-G, работающие по формуле 4х4 и 8х8, соответственно. С их помощью можно создавать инсталляции высокой сложности с большим количеством источников сигнала и средствами отображения отдаленными от них на значительные расстояния. Оба устройства работают с цифровым сигналом, они оснащены HDMI входами/выходами версии 1.3. Максимальное разрешение составляет 1920х1080 точек при частоте кадров до 60 Гц. Помимо HDMI выходов, ABtUS MAX-HDMI408A-G и ABtUS MAX-HDMI816A-G имеют дублирующие выходы на витую пару, позволяющие передавать картинку по Ethernet-кабелю на расстояние до 35 м. Для этого на стороне средства отображения необходимо установить приемный модуль ABtUS CAT-HDMI11RA-G. Подобное решение крайне удобно, в случае использования разветвленной сети информационных дисплеев или проекторов.

Распределение сигналов ИК-формата

Помимо аудио- и видеосигналов, коммутаторы способны так же распределять сигналы управления ИК-формата. Для этого они оснащены ИК-входами и выходами, которые коммутируются одновременно с соответствующими HDMI-портами. При передачи аудио-видеосигналов по Ethernet-кабелю сигналы управления так же передаются на приемный модуль, что позволяет контролировать удаленные экраны или проекторы. Сами коммутаторы имеют возможность прямого управления с помощью кнопок, посредством пульта ДУ или по протоколу RS232. Старшая модель ABtUS MAX-HDMI816A-G имеет возможность управления по сети Ethernet. Таким образом, использование матричных коммутаторов ABtUS не обязательно требует прямого доступа. С помощью специальных креплений их можно устанавливать в рэковую стойку.

ABtUS MAX-HDMI816A-G

Еще одна важная особенность, без которой было бы невозможно распределять сигнал на несколько экранов или проекторов - программирование идентификационной информации EDID. ABtUS MAX-HDMI408A-G и ABtUS MAX-HDMI816A-G могут запоминать до 8 предустановок EDID, а так же позволяют выбрать один дисплей EDID-информация которого будет использоваться по умолчанию.
Применение современных и высокотехнологичных коммутаторов ABtUS, позволяет решать сложные коммутационные задачи с большим количеством источников и дисплеев максимально простым и удобным способом.



10 марта 2015
