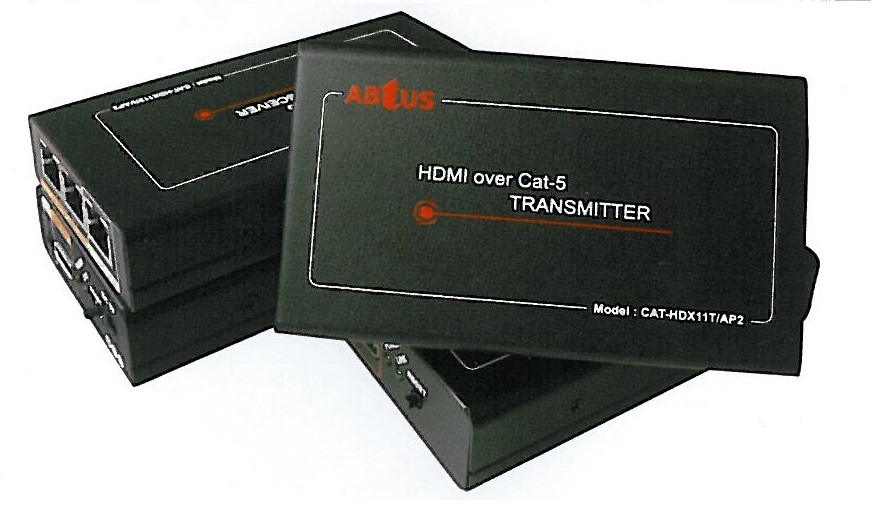

ABtUS CAT-HDX11T/AP2 СНЯТ С ПРОИЗВОДСТВА
 |
Передатчик сигналов HDMI, RS232, ИК по кабелю типа "витая пара", с топологией построения системы типа "дерево"
|
В линейке устройств передачи сигнала по одинарному кабелю «витая пара» типа CAT5e/6 представлен новый комплект приборов, позволяющих передавать кроме сигнала HDMI с разрешением 1080р, так же еще и служебные сигналы - такие, как сигналы управления ИК-пульта и команды RS-232.
Комплект состоит из передатчика CAT-HDX11T/AP2 и двух типов приемников - модели CAT-HDX11R/AP2 и CAT-HDX112R/AP2.
Особый интерес представляет вторая модель, представляющая собой декодер и усилитель-разветвитель 1-2 сигнала, передаваемого по «витой паре», в одном корпусе. Такое построение позволяет ветвить сигнал, наращивая структуру до 31-го приемника HDMI сигнала.
Длина каждой линии передачи - до 100 метров.

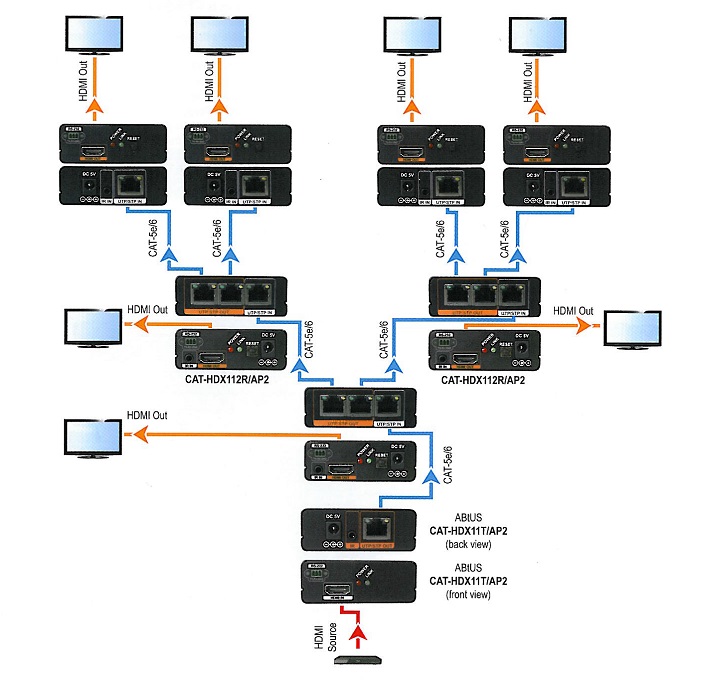

При ветвлении сигнала - длина может достигать 500 метров. Структурная схема такой системы приведена ниже.
Приборы выполнены в металлическом корпусе, питание осуществляется через адаптер от сети 220 В.
| Модель | CAT-HDX11T/AP2 |
CAT-HDX11R/AP2 |
CAT-HDX112R/AP2 |
|---|---|---|---|
| Входы | 1xHDMI 1xRS-232 |
1xRJ45 1xIR receiver |
1xRJ45 1xIR receiver |
| Выходы | 1xRJ45 1xIR transmitter |
1xHDMI 1xRS-232 |
1xHDMI 2xRJ45 1xRS-232 |
| Максимальное поддерживаемое разрешение | 1080p | ||
| Поддержка HDCP | Да | ||
| Полоса пропускания | 1080p, 60 Гц | ||
| Максимальная длина линий передачи | До 100 м | До 100 м | До 500 м при условии использования 5 приборов |
| Тип используемого кабеля | Одинарный CAT-5e/6 | ||
| Возможность передачи аудио сигнала | Да, Surround Sound 7.1, Digital Stereo | ||
| Регулировки | - | - | - |
| Питание | Адаптер питания постоянного тока 12В, 500 мА | Адаптер питания постоянного тока 12В, 500 мА | Адаптер питания постоянного тока 12В, 500 мА |
| Материал корпуса | металл | металл | металл |
| Габаритные размеры и вес | 200x100x35 мм, 300 гр | ||
| Комплект поставки | Прибор, Сетевой адаптер, Инструкция по эксплуатации | ||
