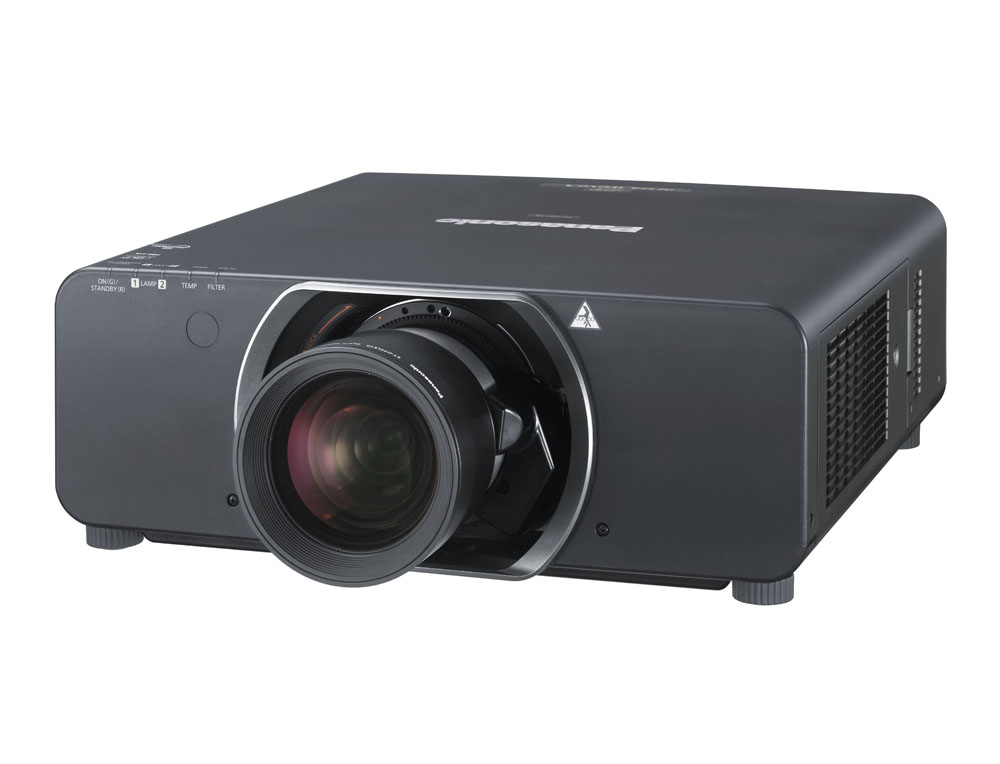

Panasoniс PT-DS12KE (без объектива) СНЯТ С ПРОИЗВОДСТВА
Яркость 12000 ANSI Lm, разрешение 1400 x 1050, контрастность 10 000:1, 24/7
|
PT-DS12KE - это проектор, точно отображающий сигнал с разрешением SXGA+. Высокая яркость проекции создается системой из двух ламп, формирующей световой поток в 12 000 люмен, а динамическая ирисовая диафрагма позволяет достичь высокого значения контрастности 10 000:1. Примененная в проекторе DLPTM технология позволяет обеспечить длительный эксплуатационный ресурс матриц и других ключевых компонентов проектора, что совместно с продуманными конструктивными решениями дает возможность получить чрезвычайную надежность аппарата в целом.
Высокие яркость и качество изображения:
- Уникальная двухламповая система Panasonic с новыми мощными лампами помогла сделать корпус очень компактным, обеспечивая при этом поразительную яркость в 12 000 ANSI лм
- Контрастность 10 000:1 благодаря новой динамической ирисовой диафрагме
- Разрешение SXGA+ (1400 x 1050)
- Процессор обеспечения четкости «Detail Clarity Processor 3» дает глубину и четкость деталей
- Технология Daylight View 2 усиливает восприятие цвета без необходимости выключения свет
- Режим DICOM Simulation
- Возможность проецирования активного 3D-изображения
- Функция просмотра гистограмм: идеальная "подгонка" изображения
- Полная 10-битная обработка сигнала
- Режим Rec. 709 для HDTV проекции HDTV
- Передовые технологии для превосходного качества изображения: 3D-система управления цветом, HD IP преобразование, цифровое подавление шумов, динамический контроль резкости
Обширные возможности при установке, широкий спектр функций:
- Конструкция с установкой объектива по центру, широкий спектр дополнительных объективов
- Моторизованное смещение объектива по вертикали и горизонтали
- Моторизованные оптическое увеличение и фокус
- Произвольный угол установки проектора
- Функция памяти объектива
- Автоматическое режим охлаждения
- Механический затвор объектива полностью блокирует раздражающее свечение проектора, в те моменты, когда он не используется
- Новая геометрическая функция регулировки
- Дополнительное ПО «Geometry Manager Pro ver. 1.1» для более гибкой настройки геометрических и маскирующих функций
- Система «Multi Projector Brightness Management» автоматически корректирует разницу в яркости проекторов, вызванную старением ламп.Эта функция особенно полезна в мультиэкранных системах
- Встроенный мультиэкранный процессор аппарата позволяет создавать мультиэкранные проекции без использования дополнительного оборудования с калибровкой яркости и цвета по стыкам изображений (функция «edge blending») и функцией цветового согласования
- Портретный режим проекции будет доступен позже (необходима замена ламп для этого режима)
- Широкий спектр разъемов, включая два SDI (3G SDI и HD SDI), DVI-D, HDMI и синхронизации сигнала 3D (вход / выход)
- Совместимость с Crestron RoomView TM и AMX Device Discovery
- Программа «Multi Projector Monitoring & Control Software» для слежения и управления несколькими проекторами по локальной сети
- Веб-браузер для контроля по проводной локальной сети
- PJLink TM совместимость
Высокая надежность, низкая стоимость владения и простота обслуживания:
- Двухламповая оптическая система позволяет проектору работать, даже если произойдет отказ одной из ламп Оставшаяся обеспечивает яркость, достаточную для дальнейшего продолжения проецирования. В качестве альтернативы одновременной работе обеих ламп предлагается режим с попеременным включением ламп. Это позволяет круглосуточный режим работы проектора. В случае приоритетности снижения стоимости эксплуатации выбором нужного режима работы ламп можно обеспечить более длительное время работы проектора на одном наборе ламп без замены
- Низкое для этого класса проекторов энергопотребление - около 950 Вт
- Жидкостная система охлаждения позволяет использовать проектор при температуре окружающей среды от 0°C до 45°C вкупе с компактным корпусом и бесшумной работой
- Пыленепроницаемый корпус и новый «Эко фильтр», который не требует замены до 12000 часов, для защиты оптических компонентов от пыли
- Новые лампы мощностью 380 Вт и новая система управления повышают надежность и обеспечивают длительный срок службы
- Новый оптический механизм и жидкостная система охлаждения проектора минимизируют хлопоты в обслуживании
- До 2500 часов цикл замены лампы
- Простая замена лампы сзади
- Доступен дополнительный фильтр для защиты от табачного дыма ET-SFD320
Сделано в Японии
Основные параметры | |
---|---|
Электропитание | 100-240 В, 50/60 Гц |
Потребляемая мощность | 950 Вт (примерно 0.3 Вт в РЕЖИМЕ ОЖИДАНИЯ при установке в ЭКО режим, 9 Вт в РЕЖИМЕ ОЖИДАНИЯ при установке в ОБЫЧНЫЙ режим, оба вентиляторы остановлены) |
Яркость*1 | 12 000 ANSI (в режиме работы с 2 лампами) |
Вес | примерно 24 кг без установленного объектива |
Разрешение (RGB) | 1400 x 1050 пикселей (Входные сигналы, которые превышают это разрешение будут преобразованы в 1400 x 1050 пикселей.) |
Равномерность светового потока «центр-угол» | 90% |
Контрастность | 10 000:1 (full on/off) |
Уровень шума | 45 дБ (режим высокой яркости), 43 дБ (средний режим), 37 дБ (в экономичном режиме) |
Оптический сдвиг оптики | По вертикали: ± 50% (± 40% с ET-D75LE6) от центра экрана (моторизованный), по горизонтали: ±30 % (±20 % с ET-D75LE6) от центра экрана (моторизованный) Функция оптического сдвига оси не может работать, когда используется с ET-D75LE50 |
Корректирование трапецеидального искажения | По вертикали: ± 40° (± 22° с ET-D75LE5/LE50, ± 28° с ET-D75LE6) по горизонтали: ±15° |
Корректирование трапецеидального искажения с помощью функции «Geometry Manager», используя только режим «KEYSTONE» | По вертикали: ± 40° по горизонтали: ±15° |
Корректирование трапецеидального искажения с помощью доп. ПО комплекта ET-UK20 | По вертикали: ± 40° и по горизонтали ± 40° с ET-D75LE1 / LE2 / LE10 / LE20 По вертикали: ± 45° и по горизонтали ± 40° с ET-D75LE3 / LE4 / LE30 / LE40 По вертикали: ± 22° и по горизонтали ± 15° с ET-D75LE5 / LE50 По вертикали: ± 28° и по горизонтали ± 15° с ET-D75LE6 |
Корректирование трапецеидального искажения с помощью функции «Geometry Manager», используя оба режима: «KEYSTONE»и «CURVED» | По вертикали: ± 20° по горизонтали: ±15° ( По вертикали: ± 8° и по горизонтали ± 8° с ET-D75LE5 / LE50По вертикали: ± 10° и по горизонтали ± 10° с ET-D75LE6 ) |
Цветов | 1,07 млрд. цветов / 10-bit |
Размеры (Ш х В х Г) | 530 х 200 х 548,5 мм без установленного объектива |
Размер изображения (по диагонали) | 1.78–25.4 м / 70 – 1000 дюймов (соотношение сторон 4:3) 1.78–15.24 м / 70 – 600 дюймов (соотношение сторон 4:3) с объективом ET-D75LE8 |
Проекционная дистанция | 1.39 — 183.95 м (соотношение сторон 4:3), зависит от выбранного объектива |
Материал корпуса | Литой пластик |
Фильтр | ET-EMF320, противодымный фильтр ET-SFD320 |
DLP-матрица | |
Число пикселей | 1,470,000 (1,920 х 1,200) х 3, всего 4,410,000 пикселей |
Метод проецирования | 3 DLP- чипа (R, G, B), микрозеркальная технология |
Pазмер | 24,1 мм (0.95″), формат 4:3 |
Объектив | |
Фокусное расстояние | Отдельно поставляемые объективы с моторизованным управлением трансфокатором/фокусом |
Дополнительные функции | |
Экранное меню | 17 языков: русский, английский, французский, немецкий, испанский, итальянский, корейский китайский, японский, шведский, датский, норвежский, польский, чешский, венгерский, португальский, тайский |
Лампа*2 | |
Модель | ET-LAD310A, ET-LAD310AW (комплект 2 лампы) |
Мощность лампы , тип | 380 Вт UHM х 2 |
Ресурс работы | 2500 часов (в режиме работы Высокой яркости) 3 500 часов (в режиме работы Средний) 4 000 часов (в режиме работы Экономичный) |
Интерфейсы (входы / выходы ) | |
SDI 1 IN | BNC x 1 (Dual-link HD-SDI / 3G-SDI / HD-SDI / SD-SDI) |
SDI 2 IN | BNC x 1 (Dual-link HD-SDI / HD-SDI / SD-SDI) |
HDMI IN | 19-pin x 1, HDMI™ (Deep Color ), HDCP совместим |
DVI-D IN | DVI-D 24-pin x 1, (DVI 1.0, HDCP совместим, для одного подключения только) |
RGB 1 IN | BNC x 5 (RGB / YPBPR / YCBCR / S-Video сигнал) |
RGB 2 IN | D-sub HD 15 (female) контактов x 1 (RGB / YPBPR / YCBCR ) |
VIDEO IN | BNC x 1 ( композитное видео ) |
3D SYNC IN / OUT | BNC x 1 |
3D SYNC OUT | BNC x 1 |
Последовательный порт SERIAL IN | D-sub (female) 9-контактов х 1 для внешнего управления (RS-232C совместим) |
Последовательный порт SERIAL OUT | D-sub (male) 9-контактов х 1 для управления каналом (RS-232C совместим) |
REMOTE 1 IN | M3 х 1 (для проводного пульта ДУ) |
REMOTE 1 OUT | M3 х 1 (для управления каналом ) |
REMOTE 2 IN | D-sub 9-контактов х 1 для внешнего управления (параллельный) |
LAN | RJ-45 х 1, для подключения к сети, 100Base-TX/10Base-T, совместим с PJLink™ |
Частота сканирования | |
Dual-link HD-SDI | Dual-link HD-SDI сигнал (RGB 4:4:4 12-bit/10-bit): SMPTE ST 372 совместимый: 1125(1080)/60i, 1125(1080)/50i, 1125(1080)/25p, 1125(1080)/24p, 1125(1080)/24sF, 1125(1080)/30p |
Dual-link HD-SDI | Dual-link HD-SDI сигнал (X’ Y ‘Z’ 4:4:4 12-bit): SMPTE ST 372 совместимый: 2048 х1080/24p, 2048 х1080/24sF |
3G-SDI | 3G-SDI сигнал (RGB 4:4:4 12-bit/10-bit): SMPTE ST 424 compliant: 1125(1080)/60i, 1125(1080)/50i, 1125(1080)/25p, 1125(1080)/24p, 1125(1080)/24sF, 1125(1080)/30p |
3G-SDI | 3G-SDI сигнал (YPBPR 4:2:2 10-bit): SMPTE ST 424 совместимый: 1125(1080)/60p, 1125(1080)/50p |
HD-SDI | HD-SDI сигнал (YPBPR 4:2:2 10-bit): SMPTE ST 292 совместимый: 750(720)/60p, 750(720)/50p, 1125(1035)/60i, 1125(1080)/60i, 1125(1080)/50i, 1125(1080)/25p, 1125(1080)/24p, 1125(1080)/24sF, 1125(1080)/30p |
SD-SDI | SD-SDI сигнал (YCBCR 4:2:2 10-bit): SMPTE ST 259 совместимый: 525i(480i), 625i(576i) |
DVI-D / HDMI / RGB | по горизонтали 15 — 100 кГц, по вертикали 24 — 120 Гц, тактовая частота 25-162 мГц или ниже (DVI-D / HDMI: 25-162 мГц) |
YPBPR ( YСBСR) | 525i (480i): fH 15.75 кГц; fv 60 Гц 625i (576i): fH 15.63 кГц; fv 50 Гц 525p (480p): fH 31.50 кГц; fv 60 Гц 625p (576p): fH 31.25 кГц; fv 50 Гц 750 (720)/60p: fH 45.00 кГц; fv 60 Гц 750 (720)/50p: fH 37.50 кГц; fv 50 Гц 1125 (1035)/60i: fH 33.75 кГц; fv 60 Гц 1125 (1080)/60i: fH 33.75 кГц; fv 60 Гц 1125 (1080)/50i: fH 28.13 кГц; fv 50 Гц 1125 (1080)/25p: fH 28.13 кГц; fv 25 Гц 1125 (1080)/24p: fH 27.00 кГц; fv 24 Гц 1125 (1080)/24sF: fH 27.00 кГц; fv 48 Гц 1125 (1080)/30p: fH 33.75 кГц; fv 30 Гц 1125 (1080)/60p: fH 67.50 кГц; fv 60 Гц 1125 (1080)/50p: fH 56.25 кГц; fv 50 Гц |
Video / S-Video | по горизонтали 15.75 кГц, по вертикали 60 Гц, [NTSC/NTSC4.43/PAL-M/PAL60] по горизонтали 15.63 кГц, по вертикали 50 Гц, [PAL/PAL-N/SECAM] |
Установка | |
Потолок / стол | настройка в экранном меню |
Фронт / тыл | настройка в экранном меню |
Условия работы | |
Температура ( С ) | 0-45ºC |
Влажность | 10%-80% без конденсата |
Беспроводной пульт дистанционного управления | |
Напряжение | 3 В постоянного тока (2 батарейки AA) |
Рабочий диапазон | Примерно 30 м в случае работы прямо перед приемником сигнала, отличается в зависимости от среды |
Размеры | 51 x 176 x 28 мм |
Вес | 134 г (вместе с батарейками) |
Комплект поставки | |
Проектор | x 1 |
Инструкция по эксплуатации | x 1 |
Батарейки для пульта дистанционного управления | x 2 |
Шнур питания | x 1 |
Винт крепления объектива | x 1 |
Беспроводной / проводной пульт ДУ | x 1 |
ПО | CD-ROM х 1 (Logo Transfer Software, Multi Projector Monitoring and Control Software) |
Дополнительные аксессуары | |
Сменные объективы | ET-D75LE6, ET-D75LE10, ET-D75LE20, ET-D75LE30, ET-D75LE40, ET-D75LE8, ET-D75LE50, ET-D75LE90 |
Крышка объектива | ET-D75MC1 |
Запасной ламповый блок | ET-LAD310A, ET-LAD310AW (комплект 2 лампы) |
Запасной ламповый блок для портретного режима | ET-LAD320P, ET-LAD320PW (комплект 2 лампы) |
Рама | ET-PFD310 |
Потолочный кронштейн | ET-PKD310H / ET-PKD310S (соответственно с длинной / короткой штангой) |
Принадлежность для потолочного кронштейна | ET-PAD310 |
Противодымный фильтр | ET-SFD320 |
Сменный противодымный фильтр | ET-SFR320 |
Upgrade kit | ET-UK20 |
Замечания относительно эксплуатации:
*1 Яркость лампы убывает в процессе эксплуатации;
*2 В проекторах используются высоковольтные лампы высокого давления. Из-за удара или продолжительной эксплуатации она может выйти из строя, что сопровождается хлопающим звуком, или просто не включаться. Продолжительность ресурса (срока жизни) лампы в большой степени зависит от условий эксплуатации и от индивидуальных характеристик лампы. Указанный срок службы лампы является максимальным значением, полученным в цикле » непрерывная работа лампы в течение 3,5 часов и выключения на 0,5 часа». Большинство, но не все лампы должны достичь этой цифры. Частое включение / выключение лампы или короткие / длинные интервалы работы сокращают срок ее службы и яркость. Не включайте проектор снова в течение десяти минут после его остановки;
В проекторах имеются детали с ограниченным сроком службы. Частота замены таких деталей, а также лампы, зависит от того, работает ли проектор продолжительное время без выключения.
