ABtUS AVS-316 СНЯТ С ПРОИЗВОДСТВА

Купить Контроллеры и интерфейсы управления ABtUS AVS-316: цены, характеристики, фото в каталоге VEGA AV
Настенный контроллер-коммутатор для учебных аудиторий с VGA и HDMI
Бренд:ABtUS

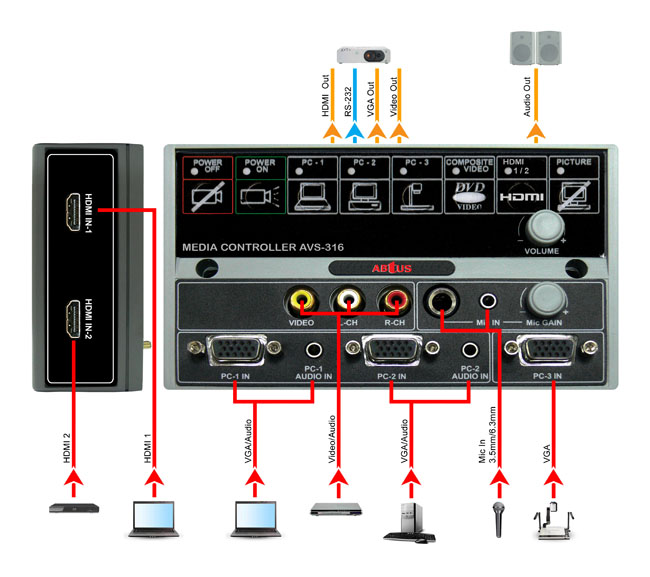

Схема подключения AVS-316

AVS-316 является предварительно программируемым контроллером, управляющим мультимедийным проектором и одновременнокоммутатором источников видео и аудио сигналов, подключаемых к данному проектору. Такая комбинация устраняет необходимость использования нескольких более сложных пультов управления.

Данное устройство может быть использовано как в мультимедийном классе, так и в небольшом конференц-зале или комнате для переговоров.

Алгоритм работы данного прибора прост и интуитивно понятен. Включение и выключение проектора осуществляется нажатием на кнопки POWER ON и POWER OFF. Выбор источника сигнала осуществляется простым нажатием на соответствующую кнопку. Контроллер управляет проектором по шине RS-232 и позволяет подключить к нему до 3-х источников VGA сигнала (например, два компьютера и документ-камера), один источник композитного видеосигнала и два источника HDMI.

Входы для подключения компьютеров и видео оснащены разъемами для подключения аудиосигнала. Коммутатор так же оснащен входом для подключения динамических микрофонов, с отдельной регулировкой уровня сигнала. Уровень выходного аудио сигнала устанавливается общим регулятором громкости. Выход аудио подключается к внешнему усилителю мощности или активным АС.

В комплекте с прибором идет весь необходимый комплект кабелей для подключения.

Для программирования контроллера используется обычный терминал для порта RS-232. Также доступны уже готовые файлы для известных брендов.

Программирование контроллера AVS-316.

AVS-316 является предварительно программируемым контроллером, управляющим мультимедийным проектором и одновременно коммутатором источников видео и аудио сигналов, подключаемых к данному проектору.
Алгоритм работы данного прибора прост и интуитивно понятен.
Включение и выключение проектора осуществляется нажатием на кнопки POWER ON и POWER OFF.
Выбор источника сигнала осуществляется простым нажатием на соответствующую кнопку.

Для программирования контроллера используется обычный терминал для порта RS-232. Также доступны уже готовые файлы для известных брендов.

Процедура программирования подробно описывается в инструкции, доступной для скачивания в разделе "Полезные материалы"

ВНИМАНИЕ: Подсоединение к компьютеру выполняйте при отключенном от сети БП контроллера!

Модель AVS-316
Входы 2 x HDMI; 3 x PC input (D-Sub 15pin); 2 x PC-Audio (3.5mm); 1 x Video (RCA; 1 x Stereo Audio (2xRCA); 1 x Microphone (3.5mm); 1 x Microphone (6.3mm)
Выходы 1 x HDMI; 1 x VGA (2.54mm разъем);1 x Video (Standard 2.54mm Connector); 1 x Stereo Audio (2.54mm разъем); 1 x USB (2.54mm клеммный блок); 1 x RS-232 (2.54mm разъем)
Полоса пропускания усилителя VGA сигнала (3-in 2-out VGA Distribution Amplifier) 900MHz
Максимальное разрешение 1280 x 1024 для VGA, Full HD для HDMI
Максимальная длина кабеля До 20 метров
RS-232 1 x RS-232 (8 Data Bit and 1 Stop Bit)
Baud rate 1200 to 115200
Parity bit Non, Even or Odd
Время задержки ВКЛ \ ВЫКЛ проектора От 1 до 99 сек
Число программируемых пользователем кнопок До 8-ми
Число команд, соответствующей каждой кнопке Не более одной
Индикация срабатывания кнопки Светодиод и звуковой сигнал
Регулировка громкости микрофонов Тип – аналоговый
Питание Адаптер питания постоянного тока 12В, 500 мА
Материал корпуса АВS пластик
Габаритные размеры и вес 149x88x48 мм, 350 гр
Комплект поставки Контроллер, сетевой адаптер, инструкция по эксплуатации, кабель HDMI 10 м, кабель VGA 15 м, кабель видео (RCA) 15 м, кабель Аудио (3,5 мм Jack), кабель USB (тип В), Кабель RS-232 (D-SUB 9-pin)

Инструкции

Статьи

3 октября 2013
Автор: Максим Наумов
Использование проектора в большой аудитории удобно в том случае, когда к нему постоянно подключена аудиосистема, документ-камера и прочее оборудование. Без сложной коммутации и единого пульта управления обойтись крайне сложно. Решить проблему поможет контроллер-коммутатор ABtUS AVS-316.
