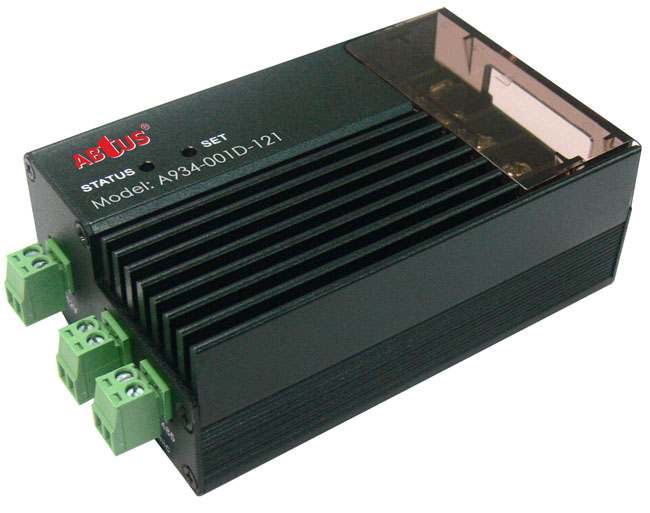

ABtUS А934-001D-121
Диммерный модуль, подключаемый к панели управления A934-212C-044
Цена:
35 991
руб.
|
Система является свободно конфигурируемой и может состоять из нескольких блоков- панели управления А934-212С-044 и исполнительных модулей А934-001D-121 (диммерный блок), А934-001R-120 (одноканальный релейный блок), А934-002R-120 (двухканальный релейный блок), А934-485М-100 (преобразователь протокола RS-485 в RS-232), А934-302I-100 и А934-332I-120 (IR трансмиттеры для управления приборами по ИК каналу).
- Панель управления А934-212С-044 выполнена в виде настенного модуля толщиной всего 32 мм.
- Панель может монтироваться непосредственно на стену или на горизонтальную поверхность с использованием стандартной монтажной коробки.
- Рабочая поверхность прибора представляет собой резистивную touсh-screen матрицу и по умолчанию разделена на 12 кнопок (3 по горизонтали и 4 по вертикали). Пользователь имеет возможность запрограммировать до 16 команд на одну кнопку (при этом общее число команд для одного модуля - до 32-х). Число активных кнопок на экране - пользователь так же может назначить сам.
- Дизайн кнопок пользователь выбирает самостоятельно - изображения кнопок наносятся с помощью цветного принтера на прозрачную пленку и размещаются под матрицей. Подсветка матрицы имеет два режима работы - 100% яркости в активном режиме и 30% - в режиме ожидания.
- В отличие от предыдущей модели панель имеет два выхода RS-232 - один из них переключаемый в режим RS-485. Это повышает гибкость системы в целом.
- В этом случае управление различными устройствами через модули расширения происходит по шине RS-485 и управление каким-либо одним прибором напрямую через RS-232.
- Число панелей и модулей расширения выбирается в зависимости от решаемой задачи.
Модель | А934-001D-121 |
---|---|
Входы | 2,54 мм клеммный блок, порт RS-485
2х2,54 мм клеммный блок - для подключения стандартного настенного выключателя
|
Выходы | 3х5 мм клеммный блок |
Количество каналов диммирования | 1 |
Число адресных предустановок | 32 ID |
Максимальная коммутируемая мощность | 600 Вт (220В, 2.5А) |
Число шагов диммирования | 256 |
Питание | Адаптер питания 12В, 500 мА |
Материал корпуса | Металл |
Габаритные размеры и вес | 92х58х33 мм, 175 грамм |
Комплект поставки | Модуль, Клеммный блок, Инструкция по эксплуатации |
