A-OK AC220-02 СНЯТ С ПРОИЗВОДСТВА

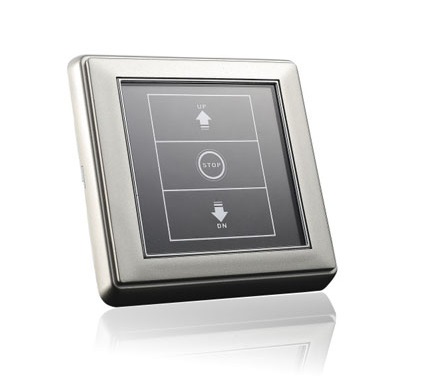

A-OK AC220-02 - контроллер с сенсорными кнопками, совмещенный с радио приемным блоком, для управления экранами с электроприводом, рольжалюзи, рольставнями и другими аналогичными устройствами.
|
A-OK AC220-02 - контроллер с сенсорными кнопками, совмещенный с радио приемником, для управления экранами с электроприводом, рольжалюзи, рольставнями и другими аналогичными устройствами.
Подключение: Данный контроллер подключается к сети переменного тока. Подключение производится к соответствующим клеммам, маркировка которых указана на корпусе прибора - АС IN (L, N, E). Подключение экрана производится к клеммам, обозначенным MOTOR (L, N, R).
Программирование: Данный контроллер может функционировать как самостоятельное устройство, но так же может использоваться совместно с радиоканальным пультом ДУ типа АС123-01 или АС123-02. Если не требуется использование пульта ДУ, то при подключении к сети прибор сразу готов к работе. Никаких дополнительных настроек не требуется.В случае использования пульта ДУ, его необходимо прописать в память контроллера. Для этого необходимо нажать и удерживать центральную кнопку «СТОП» на передней панели контроллера в течение нескольких секунд.После чего начнет медленно мигать голубой светодиод, расположенный над кнопками управления экраном. После этого необходимо нажать и удерживать некоторое время кнопку на пульте ДУ (например, кнопку ВВЕРХ). После того, как код пульта ДУ будет записан в память контроллера, светодиод сделает несколько быстрых вспышек, выйдет из режима программирования и включит реле (щелчок будет слышан). Процесс программирования на этом завершается. Далее, при нажатии на любую кнопку пульта ДУ на контроллере будет на короткое время вспыхивать голубой светодиод. Таким образом, индицируется подтверждение приема команды. При нажатии на кнопки управления на самом контроллере светодиод не подсвечивается.
ВНИМАНИЕ! Данный контроллер может управлять только электродвигателями переменного тока 230В, 50/60 Гц. Он не предназначен для управления электродвигателями постоянного тока.
Схема подключения
Напряжение | 230В, 50 Гц |
Рабочая температура | -40 до +85 С |
Максимальная мощность | 300 Вт |
Радио частота | 433,92 Мгц |
Чувствительность | 110 Дб/м |
Управление | Радио/кнопочное |
