KRAMER VS-34FD
Модульный матричный коммутатор с 34 переназначаемыми портами; поддержка 4K60 (4:4:4)
|

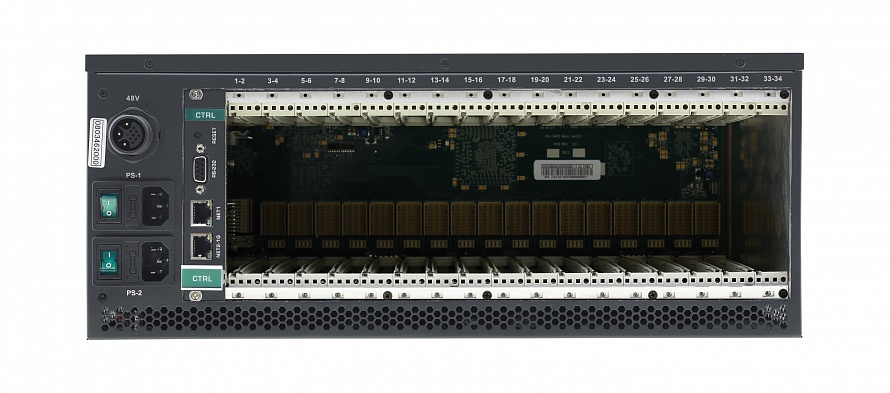

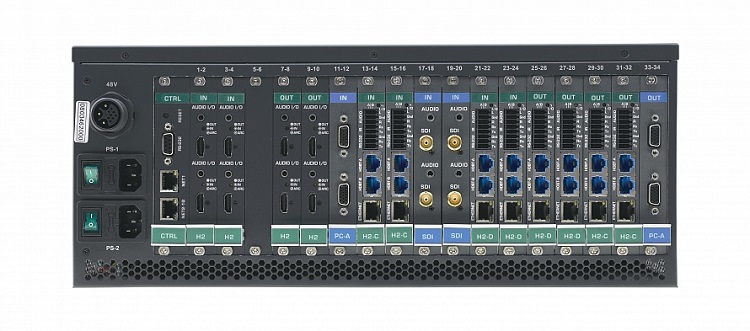

VS-34FD - модульный матричный коммутатор для работы с сигналами HDMITM, HDBaseT, VGA, SDI, а также аналоговыми и цифровыми аудиосигналами. Каждый из 17 слотов шасси допускает установку как входного, так и выходного модуля. Обеспечивается гибкий выбор соотношения числа входных/выходных модулей, благодаря чему можно создать матрицу размерностью от 2х32 до 32х2, а также любой другой конфигурации в вышеуказанных пределах с шагом в 2 выхода или 2 входа. В шасси имеется модуль управления, занимающий специальный отдельный слот, а также возможность установки опционального резервного блока питания. Шасси в будущем сможет обеспечить работу и новых модулей с поддержкой разрешений до 8K.
ОСОБЕННОСТИ
- Скорость до 18 Гбит/с
- Разрешение до 4K@60 Гц (4:4:4)
- 2-портовые модули
- 17 универсальных (переназначаемых) слотов
- Шасси может работать с HDMI 2.1 (8K, 48 Гбит/с)
- Управление: RS-232, Ethernet, USB
- Встроенные веб-страницы
- Поддержка Kramer Network
ХАРАКТЕРИСТИКИ
- Максимальная скорость передачи данных: 18 Гбит/с (6 Гбит/с на один канал) в зависимости от установленных модулей
- Максимальное разрешение: 4K@60 Гц (4:4:4) в зависимости от установленных модулей
- Гибкий выбор соотношения числа входных/выходных модулей, доступные размерности матрицы от 2х32 до 32х2, а также любая конфигурация в указанных пределах с шагом в 2 выхода или 2 входа
- Универсальные слоты, поддерживающие установку как передающих, так и приемных модулей
- Встроенная матрица для независимого переключения аналоговых аудиосигналов
- Отдельный модуль управления (интерфейсы RS-232 и Ethernet)
- Интегрированный в модуль управления Ethernet-коммутатор, позволяющий использовать единый кабель Ethernet для передачи данных в направлении всех удаленных приемников, подключенных к установленным в шасси передающим модулям HDBaseT
- Быстрое и эффективное управление - совместимость с сетевой платформой Kramer Network, которая позволяет осуществлять: автоматическое обнаружение устройства в сети, обновление встроенного ПО шасси и модулей, идентификацию типа модуля, слота, в который он установлен, рабочего состояния (ID модуля и текущей версию встроенного ПО), переключение входов, конфигурирование отдельных функций (например, производить регулировку уровня сигнала в модулях аудио), сохранение и вызов коммутационного сценария (конфигурацию связей между входами и выходами) матрицы и другие функции
- Поддержка HDCP 2.2 для модулей HDMI и HDBaseT, а также совместимых модулей DVI. Опция отключения поддержки HDCP
- Технология Fast Switching обеспечивает малую задержку переключения на выходах
- Использование технологии Kramer Equalization & re-KlockingTM для компенсации АЧХ кабеля и перетактирования - восстанавливает сигнал при передаче по длинным линиям
- Индивидуальная работа с блоком данных EDID на каждом входе
- Возможность установки опционального резервного блока питания с возможностью горячей замены
- Наличие разъема для подключения опционального дополнительного источника питания 48 В постоянного тока PS-4812 для обеспечения PoE-питания совместимых приемников HDBaseT, подключенных к выходным модулям HDBaseT в составе VS-34FD

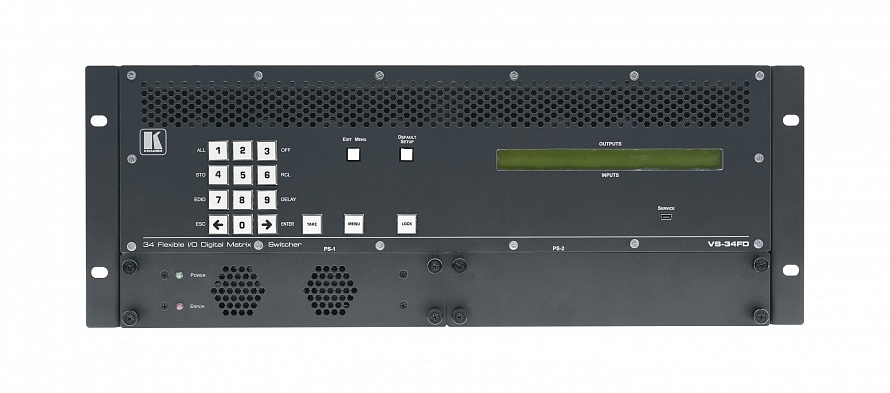

- Удобство и разнообразие способов управления. Ручное управление: кнопки переключения входов/выходов, в том числе для организации одновременного переключения нескольких входов на несколько выходов, кнопка блокировки органов лицевой панели, кнопки вызова и выхода из экранного меню, кнопки сохранения и вызова пресета коммутационного сценария, кнопка включения комбинации настроек по умолчанию. Дистанционное управление: по Ethernet c использованием интуитивно-понятных встроенных веб-страниц, по RS-232 или Ethernet с использованием команд API протокола Kramer Protocol 3000
- Удобство обслуживания - светодиодные индикаторы питания и наличия ошибки, ЖК- дисплей, возможность обновления встроенного ПО с помощью локального порта mini-USB, кнопка Reset для перезапуска модуля управления
- Модульная система охлаждения с двумя наборами вентиляторов, которые можно менять быстро и без выключения питания
- Простота установки: корпус, предполагающий установку в стандартную 19-дюймовую аппаратурную стойку (4U)
Модель | VS-34FD |
---|---|
Входы/ Выходы |
От 2 до 32 (количество может изменяться с шагом в 2 входа/выхода) в различных форматах в соответствие с установленными модулями |
Порты |
1 Ethernet, RJ-45 (100 Мбит/с); 1 Ethernet, RJ-45 (1000/100 Мбит/с); 1 RS-232, разъем HD 15 D-sub; 1 mini-USB для обновления встроенного ПО и связи с ПК или контроллером |
Максимальное разрешение видеосигнала |
4K@60 Гц (4:4:4) в зависимости от используемых модулей. Шасси способно поддерживать разрешение до 8K |
Максимальная скорость передачи данных |
18 Гбит/с (6 Гбит/с на один канал) в зависимости от используемых модулей |
Управление |
Кнопки переключения входов/выходов, кнопка блокировки органов лицевой панели, кнопки вызова и выключения экранного меню, кнопки сохранения и вызова пресета коммутационного сценария, кнопка включения комбинации настроек по умолчанию, Ethernet (встроенные веб-страницы, RS-232 или Ethernet (команды API, Kramer Protocol 3000). |
Индикация |
Подсветка кнопок переключения входов, светодиодные индикаторы питания и наличия ошибки, ЖК- дисплей |
Питание |
Встроенный универсальный блок питания 100-240 В переменного тока, потребление тока 1,5 А. |
Рабочая температура |
0°...+40°C |
Температура хранения |
-40°...+70°C |
Относительная влажность воздуха |
10%...90% без конденсации |
В комплекте |
Кабель питания |
Габаритные размеры (Ш х Г х В) |
43,64 x 36,00 x 17,70 см |
Вес |
8,9 кг (приблизительно) |
Размер в упаковке (Ш х Г х В) |
57,00 x 48,00 x 28,00 см |
Вес в упаковке |
10,2 кг (приблизительно) |
