ABtUS AVS-312 СНЯТ С ПРОИЗВОДСТВА

Купить Контроллеры и интерфейсы управления ABtUS AVS-312: цены, характеристики, фото в каталоге VEGA AV

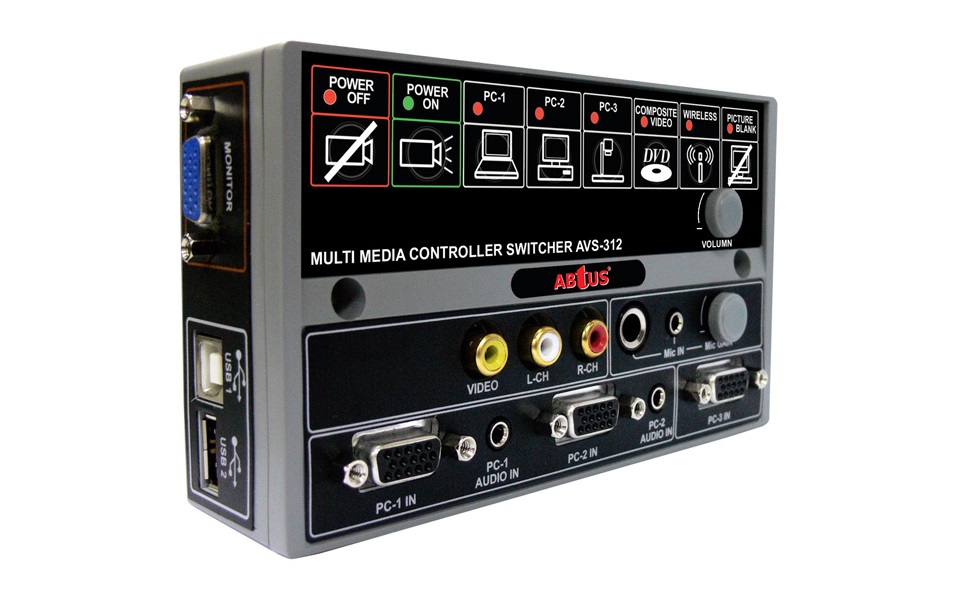

Настенный контроллер-коммутатор для учебных аудиторий
Бренд:ABtUS

Купить Контроллеры и интерфейсы управления ABtUS AVS-312: цены, характеристики, фото в каталоге VEGA AV

AVS-312 является предварительно программируемым контроллером, управляющим мультимедийным проектором и одновременно коммутатором источников видео и аудио сигналов, подключаемых к данному проектору. Такая комбинация устраняет необходимость использования нескольких более сложных пультов управления.

Данное устройство может быть использовано как в мультимедийном классе, так и в небольшом конференц-зале или комнате для переговоров.

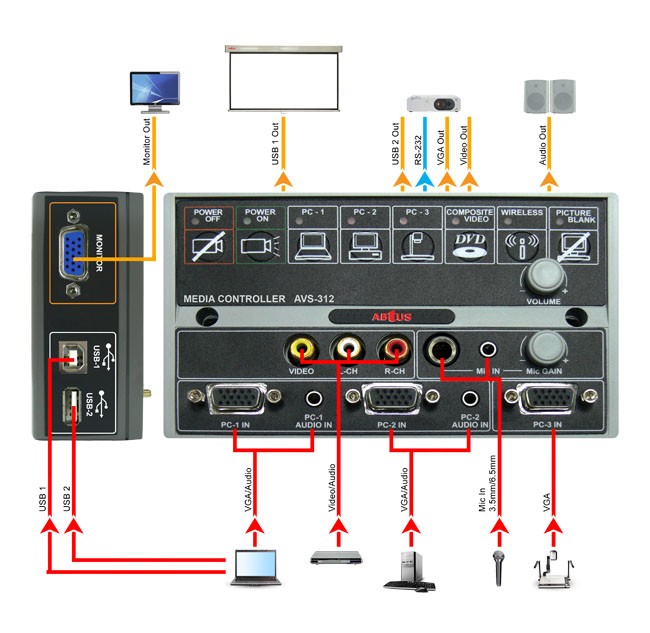

Алгоритм работы данного прибора прост и интуитивно понятен. Включение и выключение проектора осуществляется нажатием на кнопки POWER ON и POWER OFF. Выбор источника сигнала осуществляется простым нажатием на соответствующую кнопку. Контроллер управляет проектором по шине RS-232 и позволяет подключить к нему до 3-х источников VGA сигнала (например, два компьютера и документ-камера) и один источник композитного видеосигнала. При этом сигнал с входов РС-2 и РС-3 может быть подан на контрольный монитор – разъем для его подключения расположен на боковой поверхности прибора.

Входы для подключения компьютеров и видео оснащены разъемами для подключения аудиосигнала. Коммутатор так же оснащен входом для подключения динамических микрофонов, с отдельной регулировкой уровня сигнала. Уровень выходного аудио сигнала устанавливается общим регулятором громкости. Выход аудио подключается к внешнему усилителю мощности или активным АС типа AV-930. Для работы с интерактивным оборудованием контроллер оснащен разъемом USB (тип В). Для подключения контрольного монитора – предусмотрен дополнительный разъем типа D-SUB15.

В комплекте с прибором идет весь необходимый комплект кабелей для подключения его к видеопроектору и АС.



Для программирования контроллера используется ПО "Media Programmer AVS Series".

Программирование контроллера AVS-312.

Для программирования контроллера используется ПО «Media Programmer AVS Series».

ПО необходимо установить на компьютер.
Файл для скачивания – AVS308_setup.zip.
После установки ПО на компьютер необходимо подсоединить прибор к компьютеру с помощью идущего в комплекте кабеля RS-232.
Внимание! В комплекте идет два кабеля RS-232 – длинный и короткий. Короткий кабель служит для программирования контроллера и после этой процедуры отключается от соответствующего разъема. Длинный кабель служит для управления проектором и подсоединяется к соответствующему разъему на плате контроллера (смотри инструкцию по эксплуатации!).
Данные кабели – не взаимозаменяемы!

ВНИМАНИЕ: Подсоединение к компьютеру выполняйте при отключенном от сети БП контроллера!

После запуска программы включите БП контроллера в сеть. При этом раздастся звуковой сигнал и загорится индикатор POWER OFF.
Настройте параметры СОМ-порта в соответствии с настройками компьютера и требованиями программы.
Необходимо запрограммировать каждую кнопку контроллера в соответствии с таблицей кодов RS-232, для конкретной модели проектора.
Это касается кнопок POWER OFF, POWER ON, PC-1, PC-2, PC-3, COMPOSITE VIDEO, PICTURE BLANK. В последнем случае программируется последовательно 2 действия - BLANK ON и BLANK OFF.
Такой параметр, как DELAY TIME (время задержки) устанавливается исходя из логики работы системы в целом. Например, для команды POWER OFF данное значение может быть установлено на значение 60 сек, что будет соответствовать времени остывания проектора. В течение этого времени никаких операций с проектором невозможно будет производить. Если же следовать рекомендациям EIKI, то - для увеличения срока службы лампы - это значение следует сделать равным 300 сек.

Настройте параметры PROJECTOR COM PORT в соответствии с параметрами проектора.
ВНИМАНИЕ: для большинства проекторов EIKI скорость передачи данных лучше установить на значение 19200.

Можно сохранить полученный результат, используя кнопку SAVE FILE.
Вызов ранее записанного проекта осуществляется кнопкой LOAD FILE.

Запись и считывание информации из памяти контроллера возможно, когда контроллер переводится в режим PROGRAMM.
Перед переходом в этот режим, контроллер должен находиться в состоянии POWER OFF.
Для этого необходимо нажать одновременно кнопки PC-3 и PICTURE BLANK и удерживать их в течение нескольких секунд, пока не загорятся все светодиоды на панели управления прибора.
После этого возможна запись нового проекта и считывание старого.
Для записи проекта выберете кнопку WRITE DEVICE. Данные будут перезаписаны в память контроллера.
Для считывания данных из памяти контроллера выберете кнопку READ DEVICE. При этом данные из памяти контроллера будут скопированы на компьютер. Далее их можно сохранить в памяти компьютера как новый проект, выбрав кнопку SAVE FILE.

Для выхода из режима PROGRAMM нажмите кнопки PC-3 и PICTURE BLANK и удерживайте их несколько секунд до тех пор, пока не погаснут все светодиоды, кроме POWER OFF.

Модель AVS-312
Входы 3 x PC input (D-Sub 15pin); 2 x PC-Audio (3.5mm); 1 x Video (RCA; 1 x Stereo Audio (2xRCA); 1 x USB (Type B by the Side); 1 x Microphone (3.5mm); 1 x Microphone (6.3mm)
Выходы 1 x VGA to Projector (Standard 2.54mm Connector); 1 x VGA to Monitor (D-Sub 15pin by the Side); 1 x Video (Standard 2.54mm Connector); 1 x Main Stereo Audio (Standard 2.54mm Connector); 1 x USB (2.54mm Screw Type Connector); 1 x RS-232 (Standard 2.54mm Connector)
Полоса пропускания усилителя VGA сигнала (3-in 2-out VGA Distribution Amplifier) 900MHz
Максимальное разрешение 1280 x 1024 (для всех допустимых длин кабеля)
Максимальная длина кабеля До 28 метров
RS-232 1 x RS-232 (8 Data Bit and 1 Stop Bit)
Baud rate 1200 to 115200
Parity bit Non, Even or Odd
Время задержки ВКЛ \ ВЫКЛ проектора От 1 до 99 сек
Число программируемых пользователем кнопок До 8-ми
Число команд, соответствующей каждой кнопке Не более одной
Индикация срабатывания кнопки Светодиод и звуковой сигнал
Выбор видеоисточника All Video/VGA Input Switching, тип - цифровой
Выбор аудио источника Audio Input Switching, тип - цифровой
Регулировка громкости микрофонов Тип – аналоговый
Питание Адаптер питания постоянного тока 12В, 500 мА
Материал корпуса АВS пластик
Габаритные размеры и вес 149x88x48 мм, 350 гр
Комплект поставки Контроллер, сетевой адаптер, инструкция по эксплуатации, кабель VGA 15 м, кабель видео (RCA) 15 м, кабель Аудио (3,5 мм Jack), кабель USB (тип В), Кабель RS-232 (D-SUB 9-pin)
